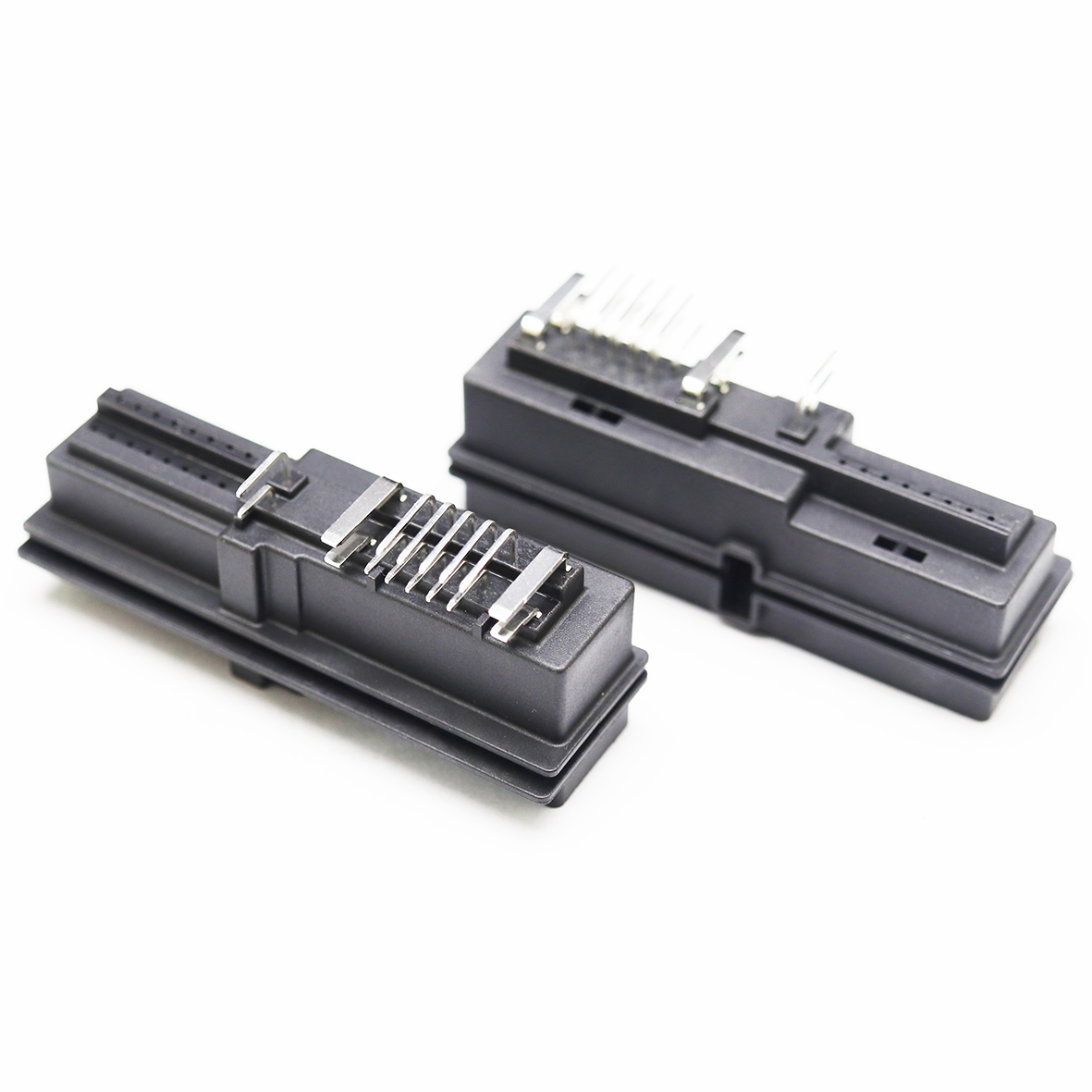

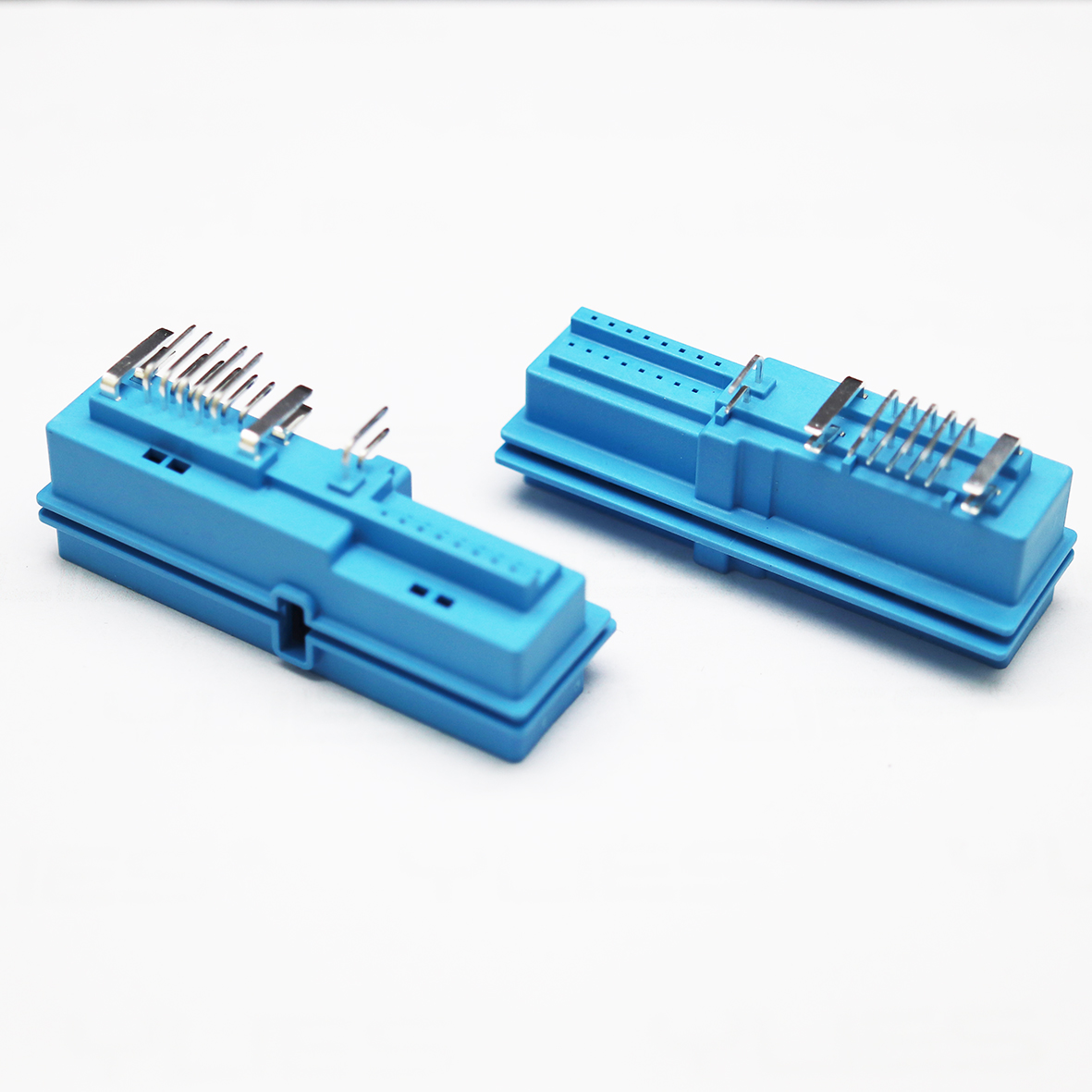

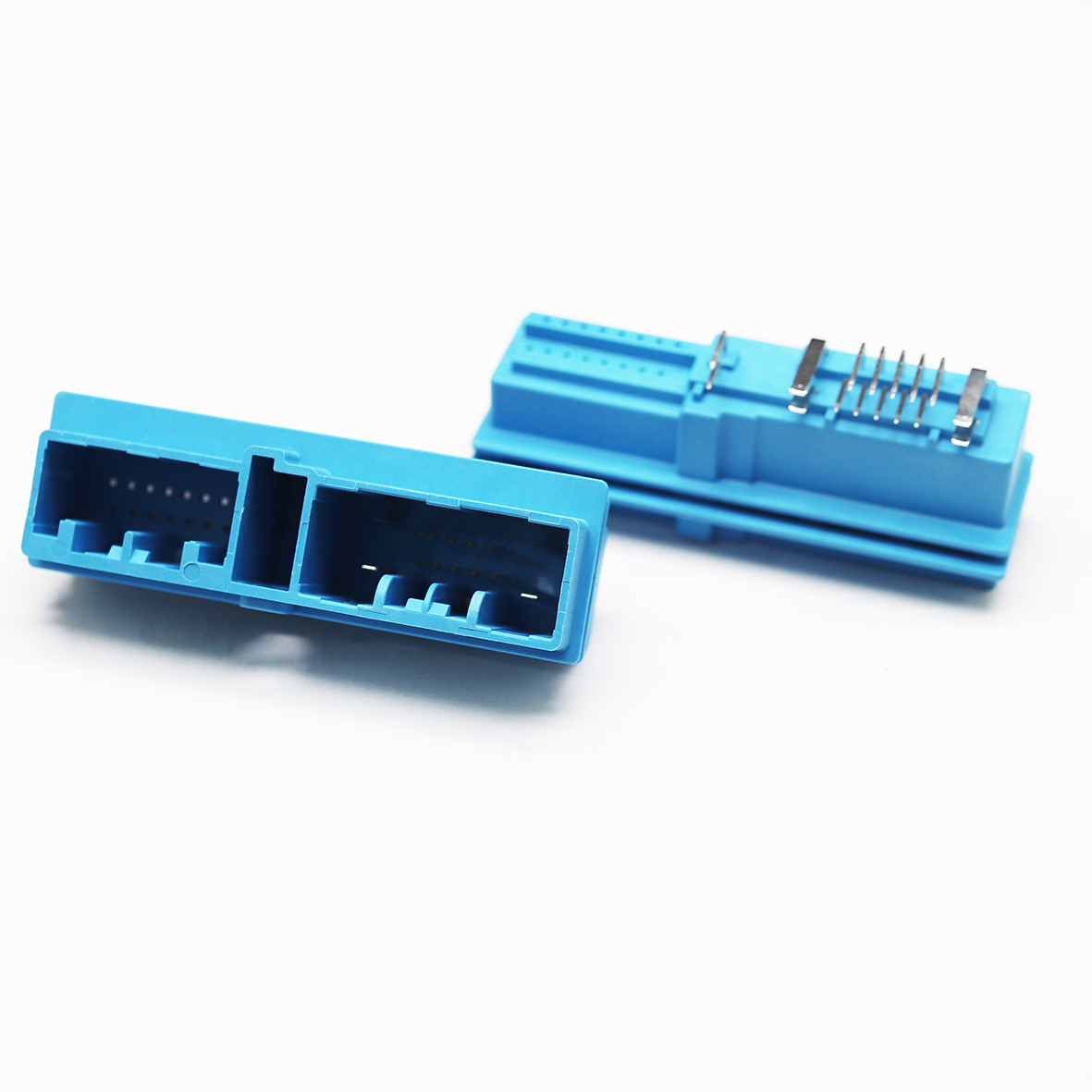

14P+2P一體式連接器
PDF文檔下載
詳細介紹

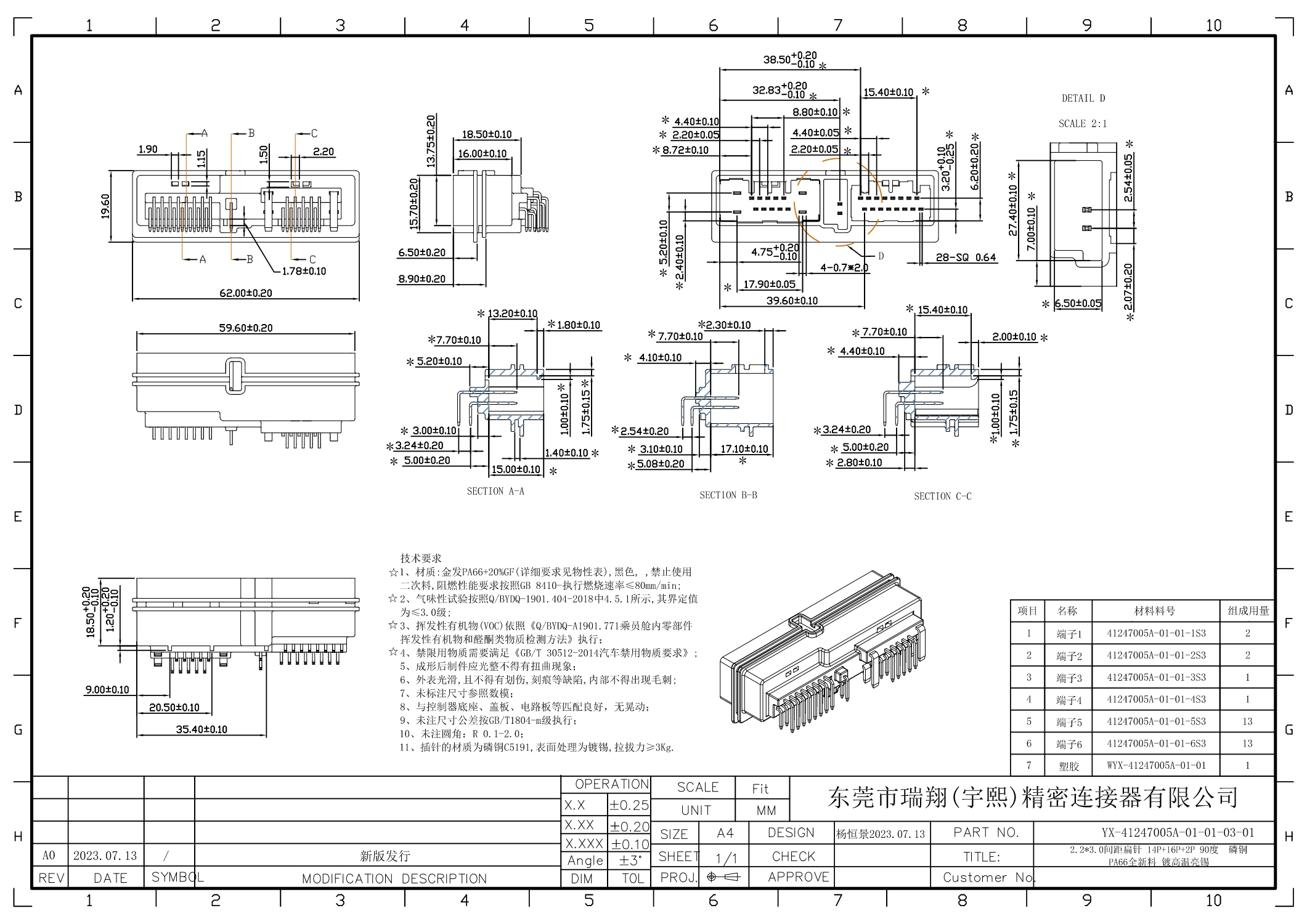

技術要求
☆1、材質:金發PA66+20%GF(詳細要求見物性表)，黑色，,禁止使用
二次料,阻燃性能要求按照GB8410-執行燃燒速率≤80mm/min;
☆2、氣味性試驗按照Q/BYDQ-1901.404-2018中4.5.1所示,其界定值
為≤3.0級;
☆3、揮發性有機物(VOC)依照《Q/BYDQ-A1901.771乘員艙內零部件
揮發性有機物和醛酮類物質檢測方法》執行;
☆4、禁限用物質需要滿足《GB/T 30512-2014汽車禁用物質要求》;
5、成形后制件應光整不得有扭曲現象;
6、外表光滑,且不得有劃傷,刻痕等缺陷,內部不得出現毛刺;
7、未標注尺寸參照數模;
8、與控制器底座、蓋板、電路板等匹配良好，無晃動;
9、未注尺寸公差按GB/T1804-m級執行;
10、未注圓角:R0.1-2.0:
11、插針的材質為磷銅C5191,表面處理為鍍錫,拉拔力≥3Kg.
